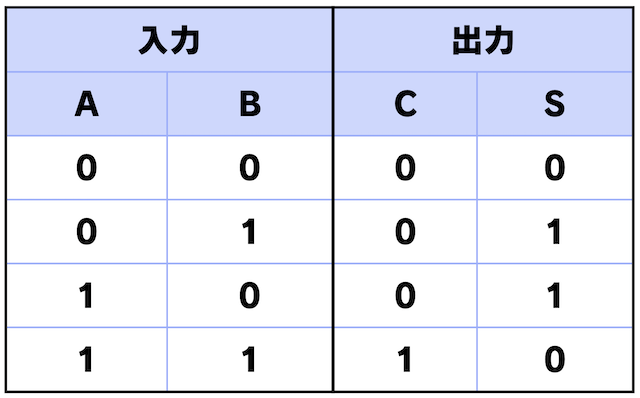

ここで、出力Cは繰り上がり(Carry)を表し、出力Sは合計(Sum)を表します。

さて、ここで論理回路の登場です。

でもさ、今までやった論理回路って、出力は一つだったよね。

そうですね。なので、複数の論理回路を組み合わせることで、半加算器を実現するんです。

あれ？そういえば、出力Cは、「論理積」と同じだ。

ほんとだ！！

そして、出力Sは「排他的論理和」じゃないか？

正解です。半加算器は、論理積と、排他的論理和を組み合わせてつくられるんです。

CPU(演算装置)に入っているんですよ。

下の桁からの入力をCin、上の桁への繰り上げをCoutとします。

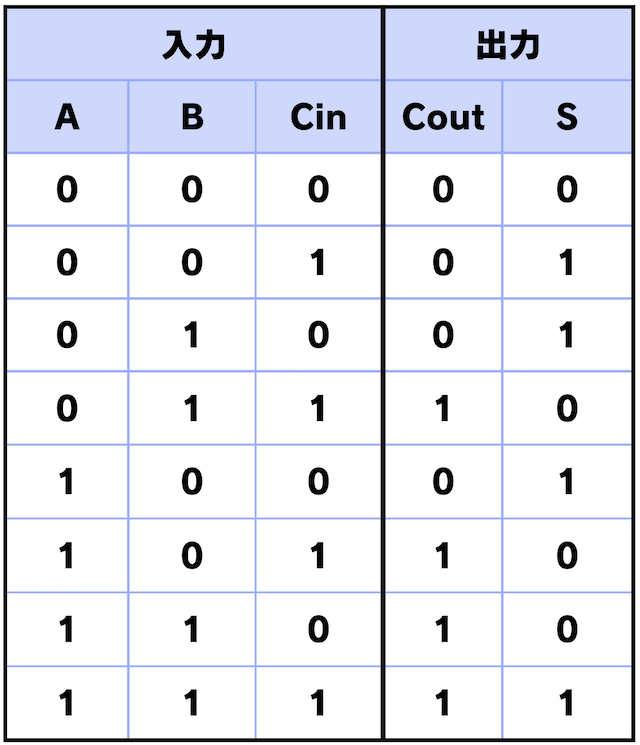

表を見ると複雑な気がするけど、単純に足し算なんだね。

入力の1の数が0個なら「00」、1個なら「01」。

2個なら「10」で、3個なら「11」だね。

これで、2進数の加算を行うことができるんです。

一番下の桁は繰り上がりはないので半加算器、それより上の桁は繰り上がりも考慮して、全加算器で値を求めます。

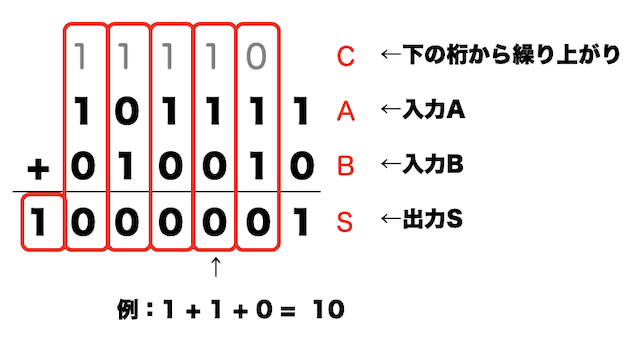

例えば、6ビットの加算を行う仕組みの図です。

左から計算を行うと思ってください。

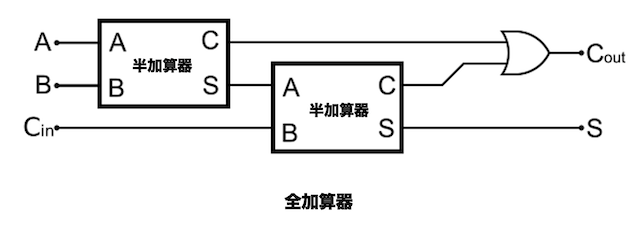

全加算器の回路は、半加算器を2個と、論理和を使って表現できるんです。

これで、2進数の加算を行うことができるんです。

一番下の桁は繰り上がりはないので半加算器、それより上の桁は繰り上がりも考慮して、全加算器で値を求めます。
