6. アクティビティ① ( 6 / 13 )
このアクティビティでは Raspberry Piを使用します。
Raspberry Piを用意できない場合や、コマンドを実行したけどエラーで確認できなかった場合は、アクティビティ①のコマンドを実行すると何が行えるのか【Raspberry Piにおける実行結果の例】とその下に書かれている解説を読んで確認してください。
まずは、Raspberry Piの「ターミナル」を起動しましょう。
起動方法がわからない人は、前回のレッスン「世界をつなぐネットワークとネットワークコマンド」を確認しましょう。
コンピュータには多くのネットワークを管理するためコマンドがあります。
このスライドでは、以下のコマンドの使い方を学習します。
スライドの学習内容
ifconfigとは、ネットワーク設定の確認を行うためのコマンドです。
以下のコマンドを実行してください。
ifconfig

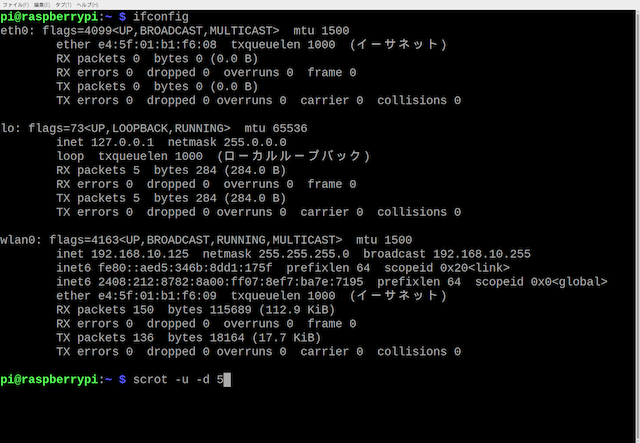

【Raspberry Piにおける実行結果の例】
ネットワークに関する設定が確認できます。
この例では大きく三つに分かれており、「eth0」が有線接続、「lo」がループバック（開発用などで使用する、自分自身に接続するネットワーク設定）、「wlan0」が無線通信の設定となります。
詳しい内容は、次回のレッスンで説明を行います。
スクリーンショットを撮れる人は、実行時のスクリーンショットを提出してください。
lo（又はlo0）の欄に記載されている、inetの値を答えてください。
答えは、4つの数字を「.」で区切ってください。
例: 1.2.3.4
nmcliコマンドとは、現在のネットワークの状況の確認を行うためのコマンドです。
ここでは、Wi-Fiのアクセスポイントを一覧で表示してみましょう。
nmcliコマンドを実行して、Wi-Fiのアクセスポイントを確認しましょう。
nmcliを使用するときは、インストールが必要になります。
まずは以下のコマンドを実行し、「NetworkManager」がインストールされているか確認してください。
nmcli --version
インストールがされていれば、以下のような表示がされます。
ここで表示される数値（例では1.30.6）は、バージョンの数値を表すもので、例と違う数値であっても問題はありません。
同様の表示がされていれば、インストール済みです。以下の「nmcliのインストール」は、とばしてください。
インストールが行われていない場合は、「コマンドが見つかりません」と表示がされます。その場合は、以下の「nmcliのインストール」作業を行なってください。
以下のコマンドをターミナルで実行し、NetworkManagerのインストールを行なってください。
①パッケージリストの更新する。
sudo apt update
②NetworkManagerをインストールする。
sudo apt install network-manager
インストールに、5分から10分程度時間がかかる可能性があります。
「続行しますか？［Y/n］」と出たら「y」と入力してエンターキーを押してください。
③インストールの確認をする。
nmcli --version
上記のコマンドでバージョンが表示されたら、インストールが完了しています。
NetworkManagerとは
NetworkManagerは、Raspberry Piなどのオペレーティングシステムでネットワーク（インターネットなど）接続を簡単に管理するためのソフトウェアです。
主に、以下の機能があります。
① 自動接続
知っているWi-Fiや有線ネットワークに自動で接続します。
家や学校など、場所に応じて適切なネットワークに切り替えます。
②複数のネットワーク対応
Wi-Fi（無線）だけでなく、有線接続、この後のアクティビティで紹介するVPNなど、様々な接続を管理できます。
③ネットワークの詳細設定
コマンドを覚えることで、より詳細な設定ができます。
以下のコマンドを実行して、NetworkManagerサービスの開始と有効化してください。
sudo systemctl start NetworkManager
sudo systemctl enable NetworkManager
このコマンドを実行しても何も表示されませんがそれで正常です。
何か表示されたら、入力ミスがないかを確認してください。
実行例
以下のコマンドを実行して、アクセスポイントの表示してください。
nmcli dev wifi
【Raspberry Piにおける実行結果の例】
この例では、2つのWi-Fiアクセスポイントが確認されています。
各情報は以下のとおりです。
| 表示列名 | 内容 |
|---|---|
| IN-USE(インユーズ) | 現在接続中のWi-Fiネットワークを示します。*が表示されている行は、現在接続されているネットワークを示します。 |
| SSID(エスエスアイディー) | 使用できるアクセスポイントの各SSIDです。 |
| MODE(モード） | ネットワークの動作モードです。一般的には、以下のようなモードがあります。 Infra: インフラストラクチャモード。通常のWi-Fiアクセスポイントモードです。 Ad-Hoc: アドホックモード。デバイス同士が直接接続するモードです。 |
| CHAN(チャンネル) | Wi-Fiチャンネル番号です。Wi-Fiネットワークが使用している周波数帯域のチャンネルを示します。 |
| RATE（レート） | 最大データ転送速度（Mbps）です。 |
| SIGNAL（シグナル） | 信号強度のパーセンテージです。値が高いほど信号が強いことを示します。 |
| BARS（バーズ） | 信号強度を視覚的に示すバーです。一般的には、バーが多いほど信号が強いことを示します。 |
| SECURITY（セキュリティ） | ネットワークのセキュリティプロトコルです。 |
スクリーンショットを撮れる人は、実行時のスクリーンショットを提出してください。
上の実行例では、「aterm-2bafd5-g」と「aterm-2bafd5-a」の二つのアクセスポイントが確認できます。
どちらも利用できる状況の場合、どちらを利用するべきでしょうか？
理由も含めて、書いてください。
最大 300 文字
nmcliコマンドとは、現在のネットワークの状況の確認を行うためのコマンドです。
ここでは、Wi-Fiのアクセスポイントを一覧で表示してみましょう。
nmcliコマンドを実行しましょう。
nmcli c show

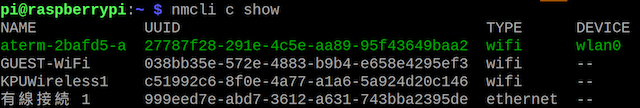

【Raspberry Piにおける実行結果の例】
各情報は以下のとおりです。
| 表示列名 | 内容 |
|---|---|
| NAME(ネイム) | 使用したことのあるSSIDの一覧です。 |
| UUID(ユーユーアイディー) | 各接続のUUIDです。UUIDは、各接続プロファイルに一意(他と重複しない番号)のUUIDが16進数で割り当てられます。 |
| TYPE(タイプ) | 接続のタイプです。'wifi(無線)'、'ethernet(有線)'などがあります。 |
| DEVICE(デバイス) | 現在接続しているネットワークがあれば、その接続デバイスが表示されています。 図の例では、wlan0で一番上のアクセスポイントに接続していることになります。 |
スクリーンショットを撮れる人は、実行時のスクリーンショットを提出してください。
表示されたアクセスポイントの個数を記入してください。
iwlistコマンドとは、Wi-Fiネットワークの詳細情報を取得するために使用されるコマンドです。
iwlistコマンドを実行しましょう。
iwlist scanning

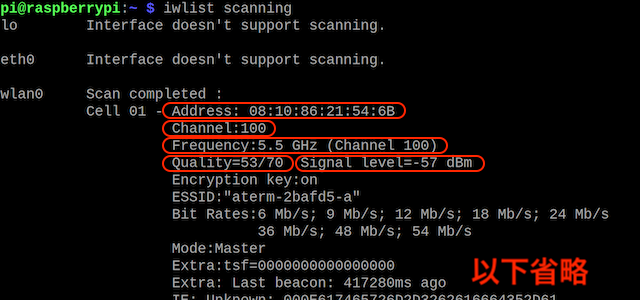

【Raspberry Piにおける実行結果の例】
各情報は以下のとおりです。
| 表示名 | 内容 |
|---|---|
| Address(アドレス) | IPアドレスです。詳しくは、次回のレッスンで学びます。 |
| Channel(チャンネル) | 使用しているWiFiのチャンネルです。 |
| Frequency(フリークエンシー) | 使用しているWiFiの周波数です。図の例では、5.5GHz帯であることがわかります。 |
| Quality(クオリティ) | 信号の品質です。Quality=53/70は、最大が70で、現在53の品質です。 |
| Signal level(シグナルレベル) | 信号の強度です。単位はdBm(デシベルミリワット)です。値が高いほど、強い信号となります。 -30 dBm ～ -50 dBm: 非常に強い信号。ほぼ障害物なしの近距離での接続。 -50 dBm ～ -60 dBm: 良好な信号。通常の家庭内やオフィス内での安定した接続。 -60 dBm ～ -70 dBm: 普通の信号。接続は安定しているが、障害物や距離により影響を受ける可能性あり。 -70 dBm ～ -80 dBm: 弱い信号。接続が不安定になる可能性があり、速度低下や途切れが発生することがある。 -80 dBm ～ -90 dBm: 非常に弱い信号。接続が頻繁に途切れる可能性が高い。 -90 dBm以下: 極めて弱い信号。接続はほぼ不可能。 |
スクリーンショットを撮れる人は、実行時のスクリーンショットを提出してください。
シグナルレベルの値を入力してください。
今回のアクティビティの感想を記入してください。
・使用するアクセスポイントを変更するべきと思った。
・たくさんのアクセスポイントを検知できた。
など、自由に記載してください。
最大 200 文字
