ネットワークの基本

LANの種類とLANケーブル

LANとは建物の中など、比較的狭い範囲のネットワークということを学習しました。LANには有線LANと無線LANがあります。どのような違いがあるか学習しましょう。

スライドの学習内容

1. 有線LANと無線LAN
2. 有線LANで使われるケーブル

2-1. ツイストペアケーブル
2-2. ツイストペアケーブルのカテゴリ

3. 光ファイバーケーブル

1. 有線LANと無線LAN

LANには有線LANと無線LANがあることは学習しました。

有線LAN、無線LANとはどのようなLANか再確認します。

有線LAN

有線LANとはコンピュータやプリンターなどデバイスをケーブルを使って接続し、データの送受信を行うネットワークです。

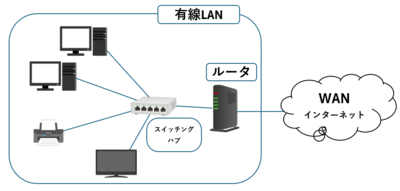

有線LANの例

有線LANは、高速で安定した通信をすることができます。

有線LANは、格闘ゲームなど、高速で安定した通信をしたいときに向いています。

無線LAN

無線LANとはコンピュータやスマートフォンなどデバイスをケーブルを使わず、Wi-Fiなどの無線を利用して接続し、データの送受信を行うネットワークです。

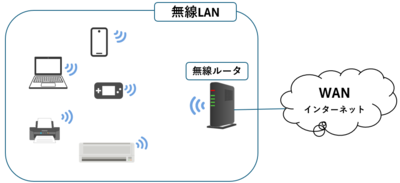

無線LANの例

無線LANは、ケーブルを使わないのでどこからでもネットワーク利用することができます。

無線LANは、使いたいときにどんな場所からでも使えるスマートフォンやノート型パソコンの通信に向いています。

参考

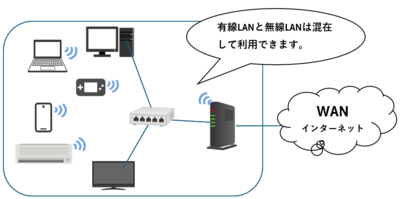

有線LANと無線LANは同時に使える？

有線LANと無線LANは同時に利用することが可能です。

2. 有線LANで使われるケーブル

有線LANはデバイス同士を専用のケーブルで接続します。専用のケーブルをLANケーブルといい、主なLANケーブルにツイストペアケーブルと光ファイバ－ケーブルがあります。

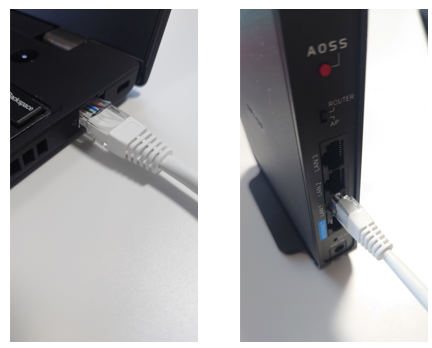

ケーブル接続した例

2-1 ツイストペアケーブル

ツイストペアケーブルは、有線LANを構築する場合に最もよく利用されているケーブルです。

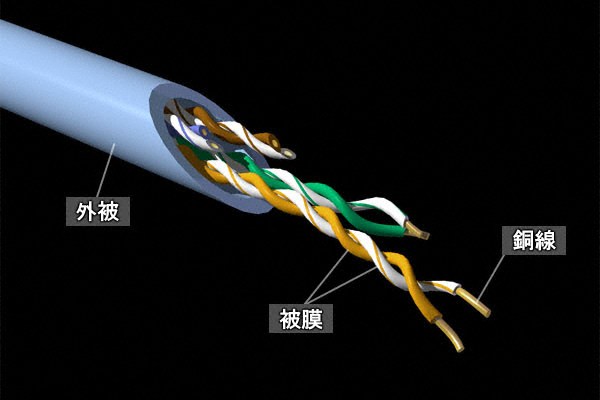

【ツイストペアケーブルの例】

引用：@IT イーサネットケーブル（ツイストペア）　https://atmarkit.itmedia.co.jp/ait/articles/0005/23/news013.html

ツイストペアケーブルの特徴は以下の通りです。

1本のケーブルの中に8本の銅線がある
銅線を2本ずつより合わせている
銅線をより合わせることで、ノイズに強くなる
ケーブルが柔らかく工事を行いやすい
他のケーブルに比べ値段が安い
カテゴリと呼ばれるグレードで分類されている

参考

ツイストペアケーブルは別名「より対線(ついせん)」と呼ばれます。

より対線とは名前の通り、銅線を2本を一対として、ねじり合わせています。

引用：IPA（情報処理推進機構）教育用画像素材集サイト　https://www2.edu.ipa.go.jp/gz/

2本の線がより合っていることがわかりますね。これによってノイズの影響を受けにくくしてるんですね。

2-2 ツイストペアケーブルのカテゴリ

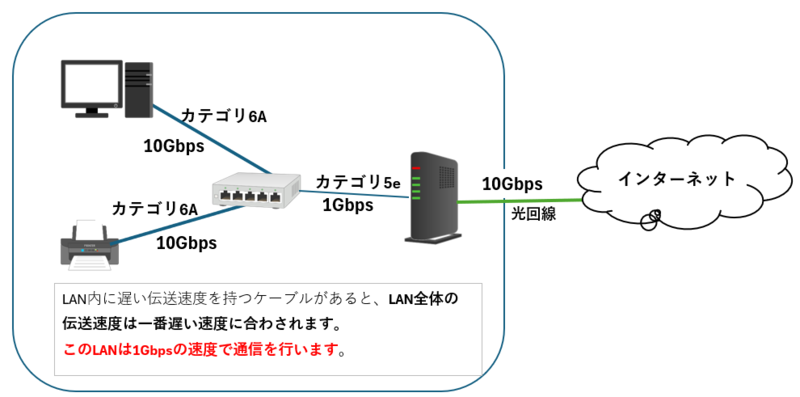

ツイストペアケーブルはカテゴリがあり、カテゴリによって通信速度や伝送帯域などが異なります。ツイストペアケーブルのグレードを表すカテゴリは以下のようになっています。

伝送帯域が広いと、同時に複数のデータを送ることができます。

カテゴリ	通信速度	伝送帯域	特徴
カテゴリ5e	1Gbps	100MHz	カテゴリ6と比べ伝送帯域が低いので、カテゴリ6に比べ同時に大量のデータを送信できない。
カテゴリ6	1Gbps	250MHz	ケーブルの最大伝送距離が55mまでは10Gbpsの速度。カテゴリ5eと比べ金額もほとんど変わらないので、よく利用される。
カテゴリ6A	10Gbps	500MHz	カテゴリ6に比べ、ノイズ耐性が高いこと、ケーブルの長さが長くても利用できるなどの特徴がある。
カテゴリ7	10Gbps	600MHz	コネクタの形状が異なるので、他と互換性なし。より良いケーブルを使用するため値段が高いため、どちらかといえば企業用の規格。
カテゴリ7A	10Gbps	1000MHz	コネクタの形状が異なるので、他と互換性なし。より良いケーブルを使用するため値段が高いため、どちらかといえば企業用の規格。
カテゴリ8	40Gbps	2000MHz	カテゴリ6A以下と互換性あり。ルータやハブなども40Gbpsに対応する必要があるため、LAN全体が高価になる。データセンタなど、特殊な環境で利用される。
