「論理積」「論理和」「否定」についての確認問題です。
わからなかったら、前のスライドを読み返しましょう。
5. ✏️練習問題① ( 5 / 17 )
練習問題
Q.1
入力A=1、入力B=0 のとき、論理積（AND）の出力はどれでしょうか？
ANDは「両方が真（1）」のときだけ真（1）になる演算です。
Q.2
入力A=0、入力B=1 のとき、論理和（OR）の出力はどれでしょうか？
ORは「どちらか1つでも真（1）」なら真（1）になる演算です。
Q.3
入力A=0 のとき、否定（NOT A）の出力はどれでしょうか？
NOTは「入力の真偽を反転させる」演算です。
Q.4

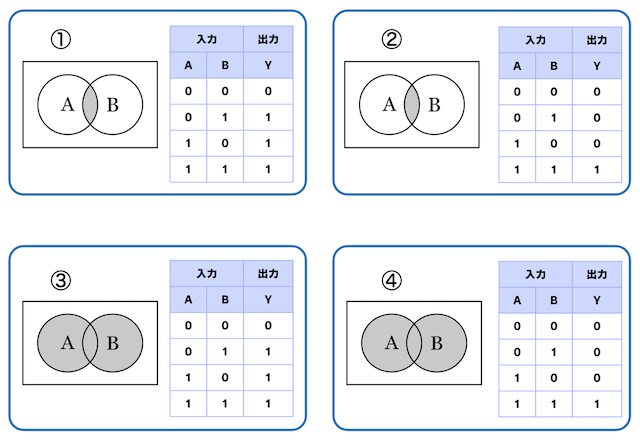

次のうち、論理積の「ベン図」と「真理値表」の組み合わせはどれでしょうか？
わからなければ、前のスライドを見返しましょう。
Q.5
次のうち、論理和の「ベン図」と「真理値表」の組み合わせはどれでしょうか？
