IP03-01

情報通信ネットワークの種類

有線LANの接続の仕組み

学習の目的

1.有線LANとは
2.有線LANの接続形態
3.有線LANの特徴

ネットにはどのような種類があるか確認しましょう。

1.有線LANとは

有線LANとは、ネットワークの接続にケーブルを使用するLANのことです。

LANケーブルと呼ばれるケーブルが必要で、LANケーブルには「ツイストペアケーブル」、「光ファイバケーブル」などがあります。

①ツイストペアケーブル

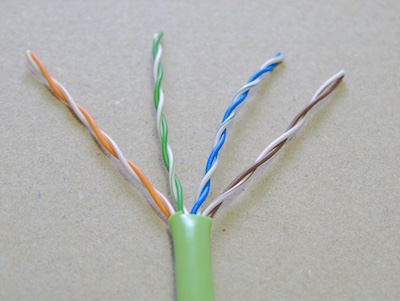

ツイストペアケーブル

この画像は、ケーブルのコネクタ部分を外したものです。

2本の線がねじれるように絡み合い、それが4組、計8本の線を組み合わせます。

2本をねじるように組み合わせることで、通信時の電波の干渉などを防ぐ効果があるんです。

ツイストペアケーブルにはカテゴリがあります。これはバージョンのようなもので、数字が大きい方が品質の高い通信ができるようになっています。

カテゴリ	通信速度	伝送帯域	特徴
カテゴリ5e	1Gbps	100MHz	カテゴリ6と比べ伝送帯域が低いので、カテゴリ6に比べ同時に大量のデータを送信できない。
カテゴリ6	1Gbps	250MHz	ケーブルの最大伝送距離が55mまでは10Gbpsの速度。カテゴリ5eと比べ金額もほとんど変わらないので、よく利用される。
カテゴリ6A	10Gbps	500MHz	カテゴリ6に比べ、ノイズ耐性が高いこと、ケーブルの長さが長くても利用できるなどの特徴がある。
カテゴリ7	10Gbps	600MHz	コネクタの形状が異なるので、他と互換性なし。より良いケーブルを使用するため値段が高いため、どちらかといえば企業用の規格。
カテゴリ7A	10Gbps	1000MHz	コネクタの形状が異なるので、他と互換性なし。より良いケーブルを使用するため値段が高いため、どちらかといえば企業用の規格。
カテゴリ8	40Gbps	2000MHz	カテゴリ6A以下と互換性あり。ルータやハブなども40Gbpsに対応する必要があるため、LAN全体が高価になる。データセンタなど、特殊な環境で利用される。

bpsは通信速度を表す単位で、1秒間に伝送できるビット数を表します。数値が大きいほど速く通信できます。

また、ケーブルがどのカテゴリに属しているかは、ケーブルに印字されている文字で判断できます。

例えば、「CAT.6」記載されていたら、カテゴリ6となります。

引用：LANケーブルのカテゴリ見分け方 https://www.sanwa.co.jp/seihin_joho/lan_category/index.html

②光ファイバケーブル

光ファイバケーブル

光ファイバケーブルは光で通信を行います。

名前の通りだね。

でも、光ってとっても速いから、通信速度も速いんですよね。

一番速いと言われている通信方法ですね。

2.有線LANの接続形態

有線LANには、「スター型」「バス型」「リング型」「メッシュ型」などがあります。

現在は、ほとんどのLANでスター型が採用されています。

接続形態	説明	イメージ図

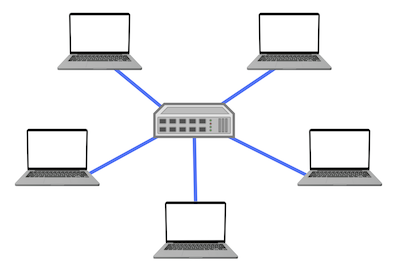

スター型	ハブを中心に、放射状にコンピュータを繋ぐ形態。

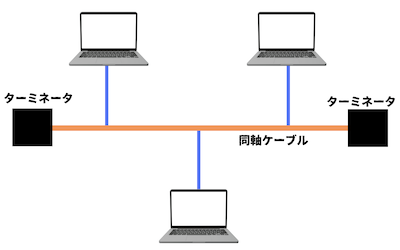

バス型	ターミネータという装置を同軸ケーブルで繋ぎ、その途中をコンピュータで繋ぐ形態。

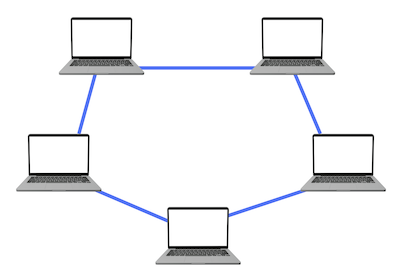

リング型	ケーブルがリング状につながっている。

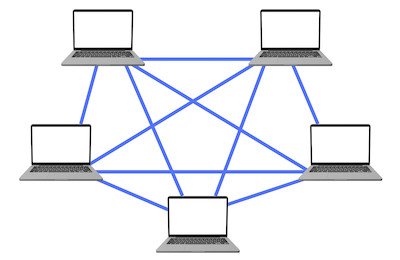

メッシュ型	網目状に各コンピュータを繋ぐ形態。

3.有線LANの特徴

有線LANの特徴を挙げていきます。

この特徴は、次の項で学ぶ無線LANとの比較になります。

通信速度が速い

無線LANと比較して、通信が早く安定しています。

無線LANは電波を使用するので、他の電波や壁などの障害物の影響を受けやすいですが、有線LANではその心配はありません。

セキュリティに強い

無線LANと比較して、有線LANの方がセキュリティ的に安全といえます。

無線LANは通信情報が空中を飛びますが、有線LANは通信情報が物理的なケーブルの中を通るため、第3者が読み取りにくいです。

無線LANも暗号化を行えば基本的に安心です。

あくまでも有線LANと比較した場合はセキュリティ強度が劣ってしまう、というだけなので、今無線LANを使用している人も安心してください。

でも、有線LANの方が安全なことは確かなんですよね？

そうですね。

でも、有線LANだから絶対大丈夫、とは言い切れません。

どのような通信においても、セキュリティには十分に注意してください。

情報ことばキーワード

有線LAN	ケーブルでネットワークに接続するLAN。
ツイストペアケーブル	有線LANで使用するケーブル。8本の通信線を2本ずつセットで捻っている。
光ファイバケーブル	光通信を行うために使用するケーブル。
