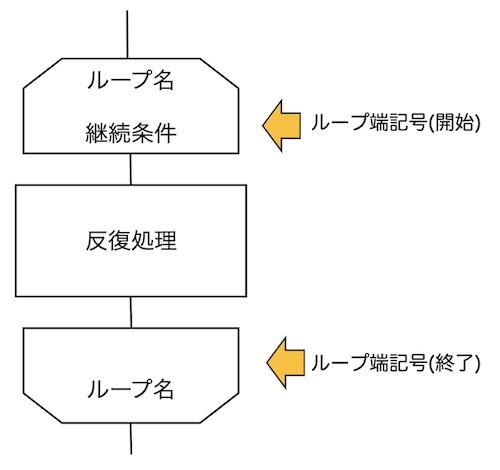

前のスライドで見ました。

ループ端記号の方が、線が少なくてスッキリしているよね。

継続条件以外の書き方のパターンを紹介します。

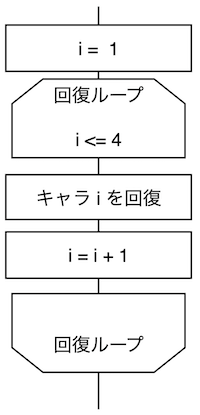

まずは、以下のフローチャートを確認しましょう。

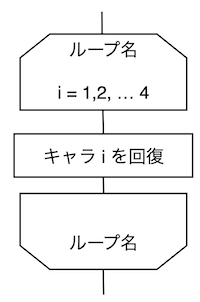

このように、特定の変数を規則的に動かす場合は、以下のように書き換える事ができます。

「i = 1」 、「i ≦ 4」 、 「i = i + 1」

この三つが一つにまとまった感じですね。

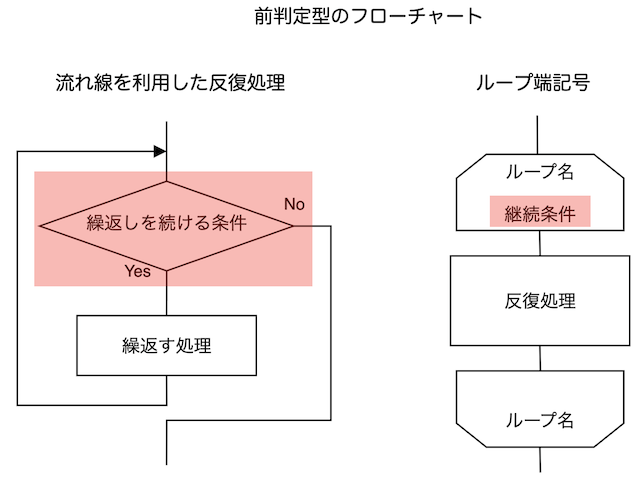

今まで見たフローチャートはみんな前判定型ですね。

そうですね。実際には、前判定型が最も多く使用されています。

でも、一回も実行しない繰り返し処理って必要がないんじゃないですか？

いい質問ですね。例えば、繰り返しの回数が定まっていない繰り返しがあったとします。

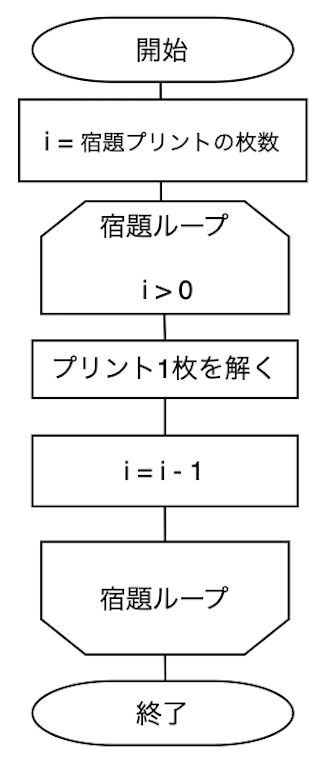

プリントの宿題を終わらせるフローチャートを見てみてください。

これは、繰り返し処理に入る前に宿題の枚数を変数(i)に代入し、

繰り返し処理の中で1枚ずつプリントを終わらせて、全て終わったら、つまり i の値が0になったら繰り返しを終了します。

継続条件が0より大きいだから、1枚でも残っていたら繰り返しプリントを片付けるわけですね。

これがもし、宿題が無い日であれば、i には0が入力されることになります。

その場合は、繰り返し処理は1回も実行せずに、宿題を終わりにできるんです。

なるほど、時と場合によって繰り返しの回数が変化する場合、0回の繰り返しってこともありえるから、それに対応しているんですね。

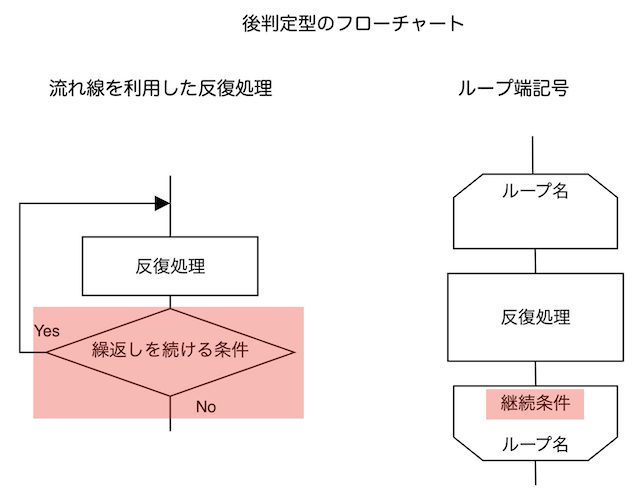

最低1回は実行する繰り返し処理か。どんなものがあるんですか？

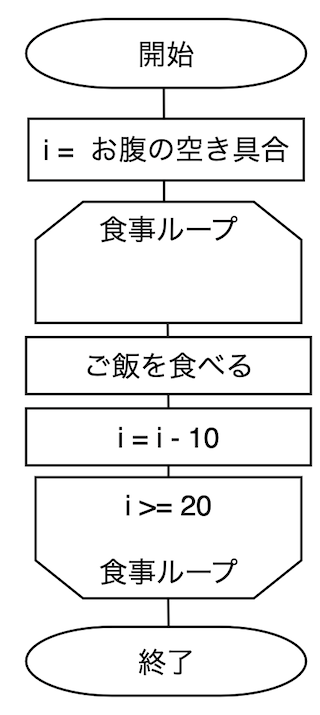

例えば、食事でお腹を満たすフローチャートを考えてみましょう。

ここでは、空腹具合を数値化して、最初に変数iに格納しています。

まずは1回ご飯を食べましょう。

なるほど、1回の繰り返しで空腹具合が10減って、まだお腹が減っていたら繰り返し食べるわけですね。

1回の繰り返しで、空腹具合が10減少します。

そして、空腹具合が、20未満になったら食べるのをやめます。

腹8分目っていうからね！！

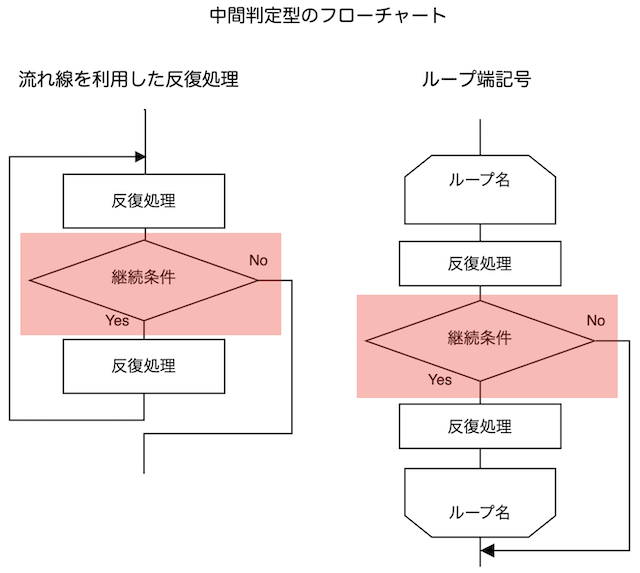

繰り返しの途中で条件が偽になった場合に、繰り返し処理から抜けることができるんだね。

その通りです。前判定型と後判定型の両方の性質があります。
